Co wpływa na dokładność pomiaru GNSS? 7 czynników, o których warto pamiętać w terenie

1. Liczba i geometria widocznych satelitów

Precyzję pomiaru determinuje nie sama liczba satelitów, ale ich rozmieszczenie na niebie względem siebie. Odbiornik widzący osiem satelitów skupionych w jednej części nieboskłonu daje gorszy wynik niż odbiornik widzący sześć satelitów rozłożonych równomiernie we wszystkich kierunkach. Miarą tej zależności jest współczynnik DOP (Dilution of Precision), a jego wariant poziomy i pionowy (HDOP, VDOP) ma większe praktyczne znaczenie niż ogólny GDOP, bo pokazuje osobno błąd w płaszczyźnie i w wysokości.

W praktyce oznacza to sprawdzenie prognozy widoczności satelitów przed pomiarem w trudnym terenie, na przykład w wąskiej dolinie czy przy wysokiej zabudowie, a nie tylko liczenie na to, że "jakieś satelity będą widoczne".

2. Opóźnienia atmosferyczne: jonosfera i troposfera

Sygnał satelitarny zmienia prędkość propagacji przechodząc przez jonosferę i troposferę, co wprowadza błąd rzędu metrów, jeśli nie zostanie skorygowany. Aktywność jonosferyczna rośnie w okresach wysokiej aktywności słonecznej i bywa większa w rejonach równikowych oraz przy silnych burzach geomagnetycznych, ale nie jest to zjawisko, które trzeba "przeczekać" - w pomiarach różnicowych i RTK błąd atmosferyczny w dużej mierze się redukuje, bo stacja referencyjna i odbiornik ruchomy znajdują się w podobnych warunkach atmosferycznych.

Realne znaczenie ma za to odległość od stacji referencyjnej: im dalej odbiornik znajduje się od stacji RTK, tym mniej podobne są warunki atmosferyczne po obu stronach i tym gorzej redukuje się ten błąd, co jest jednym z powodów, dla których sieci stacji referencyjnych rozmieszcza się gęsto na danym obszarze.

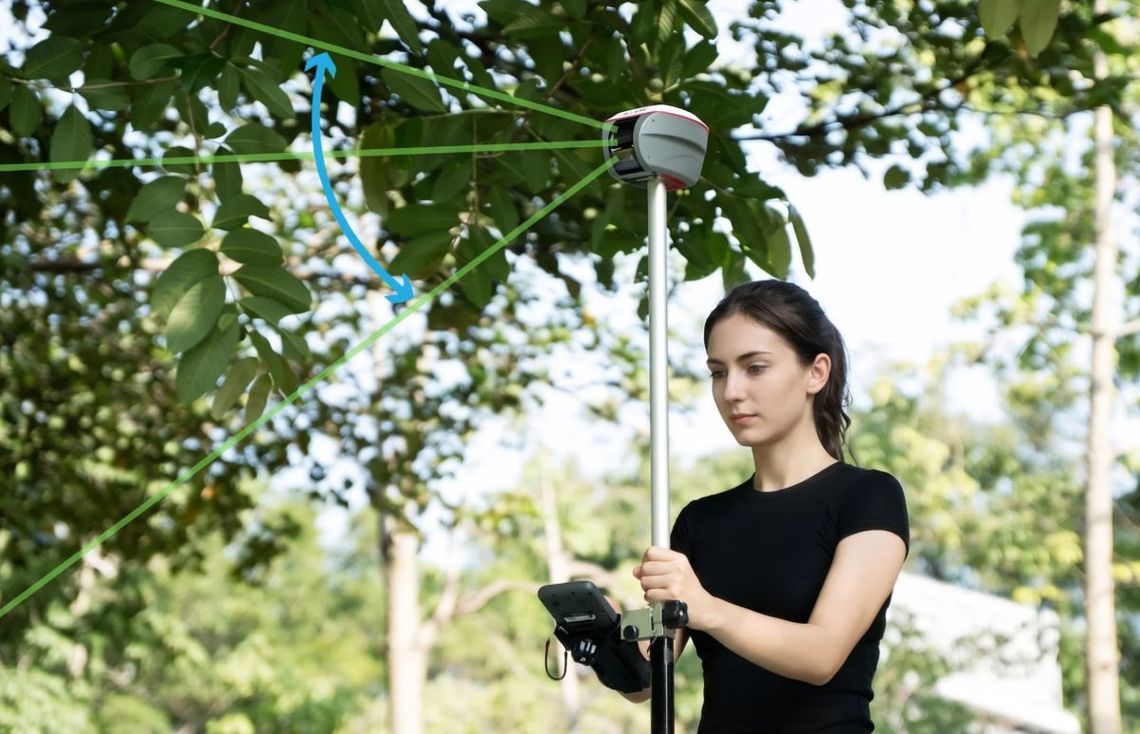

3. Przeszkody terenowe i efekt multipath

Budynki, drzewa i inne powierzchnie odbijające sygnał powodują, że do anteny odbiornika dociera nie tylko sygnał bezpośredni z satelity, ale też jego odbicie, opóźnione i zafałszowane geometrycznie. Ten efekt, nazywany multipath, jest trudniejszy do skorygowania niż zwykłe zasłonięcie nieba, bo odbiornik odbiera sygnał, tylko zniekształcony, a nie brak sygnału, który łatwo zauważyć na wskaźniku liczby satelitów.

Multipath ogranicza się przede wszystkim wyborem miejsca pomiaru z zachowaniem odstępu od ścian, płotów i pojazdów, a nie ustawieniami samego odbiornika. Nowsze anteny geodezyjne mają konstrukcję ograniczającą odbiór sygnałów odbitych od dołu, ale nie eliminuje to problemu przy pomiarze tuż przy elewacji budynku.

4. Czas obserwacji i stabilność ustawienia odbiornika

Dłuższy czas obserwacji tego samego punktu pozwala uśrednić przypadkowe wahania sygnału i zwiększa szansę na uzyskanie rozwiązania RTK Fixed zamiast mniej dokładnego Float. Krótka, kilkusekundowa obserwacja bywa wystarczająca w dobrych warunkach, ale przy słabszej geometrii satelitów lub bliskości przeszkód wydłużenie czasu pomiaru do kilkudziesięciu sekund realnie poprawia wynik.

Równie ważna jest fizyczna stabilność samego odbiornika: tyczka pochylona podczas odczytu, niedokręcony statyw czy poruszenie sprzętu w trakcie obserwacji wprowadzają błąd, którego żaden algorytm nie odróżni od realnego przemieszczenia punktu.

5. Klasa sprzętu i liczba obsługiwanych systemów GNSS

Odbiorniki wieloczęstotliwościowe i wielosystemowe, odbierające sygnał jednocześnie z GPS, GLONASS, Galileo i BeiDou, mają więcej danych do rozwiązania pozycji i szybciej osiągają status Fixed niż starsze urządzenia jednoczęstotliwościowe pracujące tylko na GPS. Druga częstotliwość pozwala dodatkowo lepiej modelować i eliminować błąd jonosferyczny bezpośrednio z pomiaru, zamiast polegać wyłącznie na korekcie różnicowej.

Sama liczba obsługiwanych kanałów nie jest jednak jedynym parametrem wartym sprawdzenia - równie istotna jest jakość samej anteny i odporność odbiornika na zakłócenia w paśmie, co różni się między modelami mimo podobnej specyfikacji na papierze.

6. Kalibracja, konfiguracja i aktualizacja oprogramowania

Nieprawidłowo skonfigurowany odbiornik, na przykład ze złym modelem geoidy, nieaktualnym firmware czy błędnie wprowadzonym parametrem wysokości anteny, generuje błąd systematyczny, czyli stały we wszystkich pomiarach z danej sesji. Ten typ błędu jest szczególnie podstępny, bo pojedynczy pomiar wygląda poprawnie, a rozbieżność ujawnia się dopiero przy porównaniu z niezależnym źródłem lub przy wpasowaniu w istniejącą osnowę.

Praktyczna konsekwencja: kontrolny pomiar na znanym punkcie na początku dnia pracy wykrywa błąd konfiguracji szybciej niż jakakolwiek analiza po powrocie z terenu.

7. Metoda opracowania danych: RTK, DGPS i postprocessing

Sposób skorygowania surowego sygnału GNSS decyduje o końcowej klasie dokładności silniej niż jakikolwiek pojedynczy czynnik terenowy. Poniższa tabela porządkuje trzy najczęściej stosowane metody.

Postprocessing ma sens przede wszystkim tam, gdzie w terenie brakuje łączności do odbioru korekt w czasie rzeczywistym, na przykład na obszarach o słabym zasięgu sieci komórkowej. Dane surowe zapisane w terenie koryguje się później względem stacji referencyjnej lub sieci stacji, uzyskując dokładność zbliżoną do klasycznego RTK.

Jak w praktyce ograniczyć wpływ tych czynników?

Poszczególne czynniki wymagają różnych działań, ale można je uporządkować w jedną sekwencję postępowania przed rozpoczęciem prac terenowych i w ich trakcie.

• Przed wyjazdem: sprawdź prognozę widoczności i geometrii satelitów dla planowanej lokalizacji i godziny pomiaru, zwłaszcza przy pracy w trudnym terenie.
• Na miejscu: wybieraj stanowiska z odstępem od ścian, ogrodzeń i pojazdów, ograniczając ryzyko multipath.
• Przy ustawieniu odbiornika: zadbaj o stabilne mocowanie, poziomowanie i poprawną wysokość anteny wprowadzoną do rejestratora.
• Na starcie sesji: wykonaj kontrolny pomiar na znanym punkcie, żeby wykryć błąd konfiguracji, zanim obejmie całą serię pomiarów.
• Przy pomiarze punktów krytycznych: wydłuż czas obserwacji i poczekaj na stabilne rozwiązanie Fixed zamiast akceptować pierwszy odczyt.
• Po powrocie: jeśli pomiar był rejestrowany surowo, przeprowadź postprocessing względem stacji referencyjnej i porównaj wynik z punktami kontrolnymi.

Dlaczego znajomość tych czynników ma znaczenie dla jakości opracowania

Pomiar GNSS jest wejściowym źródłem danych dla dalszych prac: mapy do celów projektowych, tyczenia obiektów budowlanych, aktualizacji ewidencji gruntów. Błąd, który wynika z multipath, złej konfiguracji odbiornika albo zbyt krótkiego czasu obserwacji, przenosi się na wszystkie kolejne etapy opracowania i bywa trudny do wykrycia bez niezależnego punktu kontrolnego. Z tego powodu znajomość tych siedmiu czynników jest częścią warsztatu geodety w tym samym stopniu, co umiejętność obsługi samego sprzętu.

Dobór odpowiedniego gps geodezyjnego ma tu realne znaczenie, ale nie zastępuje pozostałych elementów tej listy - najlepszy odbiornik wielosystemowy nie skoryguje błędu wynikającego ze złego ustawienia anteny czy pomiaru tuż przy ścianie budynku.

Najważniejsze wnioski

• Geometria satelitów ma większe znaczenie niż ich liczba - warto sprawdzać HDOP i VDOP, nie tylko liczbę widocznych satelitów.
• Błąd atmosferyczny w dużej mierze redukuje się przez pomiar różnicowy, ale rośnie wraz z odległością od stacji referencyjnej.
• Multipath koryguje się wyborem miejsca pomiaru, nie ustawieniami odbiornika.
• Sprzęt wielosystemowy i wieloczęstotliwościowy szybciej osiąga rozwiązanie Fixed i lepiej modeluje błąd jonosferyczny.
• Kontrolny pomiar na znanym punkcie na starcie dnia wykrywa błąd konfiguracji, zanim obejmie całą serię pomiarów.
• Postprocessing jest realną alternatywą dla RTK tam, gdzie w terenie brakuje łączności do korekt w czasie rzeczywistym.
